Поля отчета «Адреса и описания каналов ввода/вывода ПЛК»


В этом отчете содержатся сведения о модулях ПЛК (программируемых логических контроллеров). Каждая строка отчета содержит одну точку ввода/вывода ПЛК, ее свойства и номер подключенного провода. Свойства точки ввода/вывода могут включать: адрес, номер клеммы и до пяти строк описания.

На панели «Схема» вкладки «Отчеты» запускаем команду «Отчеты».

В диалоговом окне «Отчеты по схемам» выбираем отчет с именем «Адреса и описания каналов ввода/вывода ПЛК» и настраиваем необходимые параметры.

Выбрав соответствующую опцию в разделе «Адреса и описания каналов ввода/вывода ПЛК» можно создать отчет:
  • По проекту или выбранным чертежам проекта
  • По активному чертежу
Если активна опция «Обновить базу данных проекта», то перед формированием отчета база данных проекта обновляется с учетом актуальных данных чертежей.

Кнопка «Формат» открывает диалоговое окна, в котором можно выбрать файл формата отчета (SET), в котором определены поля для отчета, их порядок и другие параметры.
В разделе «Извлекаемые коды функц. группы» выбираются коды Устройств (функциональных групп) проекта:
  • Все – в отчет включаются все коды Устройств (функциональных групп) проекта
  • Без значения - в отчет включаются ПЛК, которым не заданы коды Устройств (функциональных групп)
  • Задать функц. группу – в этом разделе определяются коды Устройств (функциональных групп) для включения в отчет:
  • В поле «Функциональная группа» через запятую вводятся коды Устройств (функциональных групп)
  • В разделе «Список» нажатием кнопки «Чертеж» или «Проект» открывается соответствующее диалоговое окно, в котором выбираются коды Устройств (функциональных групп). Выбранные коды отображаются в поле «Функциональная группа».


Опция «Включить внешний список» позволяет выбрать коды Устройств (функциональных групп) из внешнего файла «default.inst».

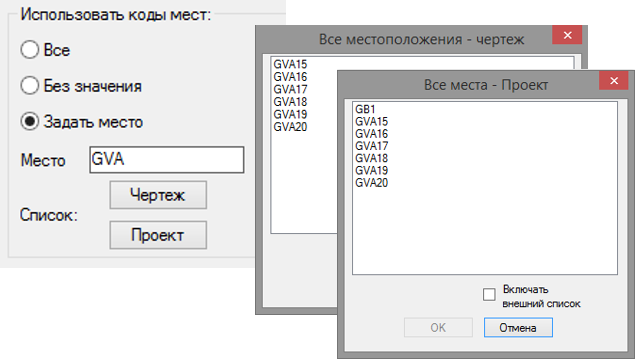

В разделе «Использовать коды мест» выбираются коды мест проекта:
  • Все – в отчет включаются все коды мест проекта
  • Без значения - в отчет включаются вводы/выводы ПЛК, которым не заданы коды мест
  • Задать место – в этом разделе определяются коды мест для включения в отчет:

  • В поле «Место» через запятую вводятся коды мест
  • В разделе «Список» нажатием кнопки «Чертеж» или «Проект» открывается соответствующее диалоговое окно, в котором выбираются коды мест. Выбранные коды отображаются в поле «Место».




Опция «Включить внешний список» позволяет выбрать коды мест из внешнего файла «default.loc».

После нажатия кнопки ОК в диалоговом окне «Отчеты по схемам» формируется отчет с заданными параметрами и отображается в диалоговом окне «Формирование отчетов», в котором можно изменить формат отчёта, отредактировать записи отчета и добавить новую информацию в отчет.



Нажатием кнопки «Изменить формат отчета» в диалоговом окне «Формирование отчетов» открывается диалоговое окно «Поля данных адресов каналов ввода/вывода и описаний ПЛК для отчета», в котором выбираются в нужном порядке поля для отчета.

Нужные для отчета поля переносятся из окна «Доступные поля» в окно «Поля для отчета». Кнопками «Вверх» и «Вниз» изменяется порядок полей.

Кнопки «Удалить» и «Удалить все» поля переносят из окна «Поля для отчета» обратно в окно «Доступные поля».

В разделе «Изменение имени поля/выравнивание» вводятся названия столбцов и выбирается выравнивание текста в столбцах отчета.

Строки отчета «Адреса и описания каналов ввода/вывода ПЛК» могут содержать следующие поля:
Имя ПО –Позиционное обозначение модуля ПЛК

ADDR - Адрес точки ввода/вывода ПЛК


TERM - Номер клеммы точки ввода/вывода ПЛК


TERMDESC – Дополнительный атрибут точки подключения

DESCA–DESCE – Значения пяти строк описаний точки ввода/вывода ПЛК


LREF - Обозначение звена многозвенной цепи, в которое вставлена точка ввода/вывода ПЛК, зоны по оси Х или ячейки сетки X-Y для точки ввода/вывода ПЛК

НОМЕРПРОВОДА - Номер подключенного провода

ФУНКЦИОНАЛЬНАЯ ГРУППА - Значение кода функциональной группы для ПЛК

МЕСТО - Значение кода места для ПЛК

ИЗГОТОВИТЕЛЬ - Изготовитель ПЛК

КАТ – Каталожный номер ПЛК

КОДСБОР - Обозначение сборки, которое связывает изделия, входящие в сборку

LINE1, LINE2 – Значения полей «Линия1» и «Линия2», как правило – это обозначения «Стойка» и «Слот».


ИД-Р - Номер дескриптора для блока ПЛК

XTERMHDL - Номер дескриптора для атрибута точки подключения «X?TERMxx»

TERMCODE - Код направления точки подключения и суффикс «xx» атрибута «X?TERMxx» точки подключения

SH - Номер листа, на котором размещена точка ввода/вывода ПЛК (заменяемый параметр «%S»)

SHDWGNAM - Обозначение чертежа, на котором размещена точка ввода/вывода ПЛК (заменяемый параметр «%D»)

IEC_P - Значение кода проекта для чертежа, на котором размещена точка ввода/вывода ПЛК (заменяемый параметр «%P»)

IEC_I - Значение кода функциональной группы для чертежа, на котором размещена точка ввода/вывода ПЛК (заменяемый параметр «%I»)

IEC_L - Значение кода места для чертежа, на котором размещена точка ввода/вывода ПЛК (заменяемый параметр «%L»)

SEC - Значение в поле «Раздел» в свойствах чертежа (заменяемый параметр «%A»), на котором размещена точка ввода/вывода ПЛК

ПОДРАЗДЕЛ - Значение в поле «Подраздел» в свойствах чертежа, (заменяемый параметр «»), на котором размещена точка ввода/вывода ПЛК

DWGIX - Значение «DWGIX», указанное в таблице «FILETIME» базы данных проекта для чертежа, на котором размещена точка ввода/вывода ПЛК.

4 комментария:

  1. Здравствуйте, Людмила!
    Как сделать, чтобы в отчёт попадали только точки ввода/вывода, а не все подряд клеммы?! Ведь отчёт так и называется каналы ввода/вывода ПЛК, а не список зажимов.

    ОтветитьУдалить
  2. Это предложение нужно написать на станцию идей.
    А пока редактировать сформированную таблицу (удалять лишние строки)

    ОтветитьУдалить
  3. именно вот этой рутиной и приходится заниматься...

    ОтветитьУдалить
  4. Предложение написала http://forums.autodesk.com/t5/autocad-electrical-ideastation/plc-i-o-address-and-descriptions-and-plc-i-o-component/idi-p/5934339

    ОтветитьУдалить
